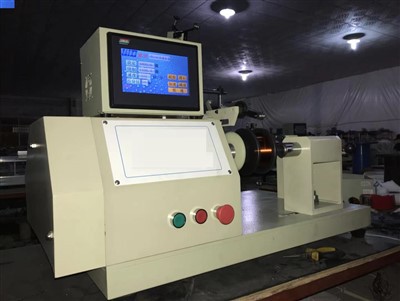

Servomotor Precision Wiring Coil Winding Machine

Servomotorens præcisionsledningsspoleviklingsmaskine er et innovativt stykke teknologi, der gør bølger i ingeniørverdenen. Denne maskine er designet til at vikle spoler med præcision og nøjagtighed, hvilket gør processen hurtigere og mere effektiv end nogensinde før. Med sin avancerede servomotorteknologi er maskinen i stand til at producere højkvalitets spoler, der opfylder de mest krævende specifikationer.

Brugen af ​​servomotoren i denne maskine sikrer, at viklingsprocessen er utrolig præcis. Det betyder, at de producerede spoler er af enestående kvalitet og nøjagtighed. Servomotoren gør også maskinen mere energieffektiv og pålidelig, hvilket reducerer mængden af ​​produceret affald og forlænger maskinens levetid.

Spoleviklingsmaskinen er designet til at være brugervenlig og nem at betjene. Den har en enkel grænseflade, der gør det muligt for operatøren at tilpasse spoleviklingsprocessen til at opfylde deres specifikke behov. Denne fleksibilitet gør den perfekt til brug i en lang række industrier, fra bilindustrien til rumfart.

Samlet set er servomotorens præcisionsledningsspoleviklingsmaskine fremtiden for spoleviklingsteknologi. Dens præcision, nøjagtighed og effektivitet gør den til et uvurderligt aktiv for enhver produktions- eller ingeniørvirksomhed. Med denne maskine kan virksomheder producere højkvalitets spoler, der opfylder de mest krævende specifikationer, hvilket forbedrer deres samlede effektivitet og rentabilitet.

SPECIFIKATION:

Spindler	1	Splæs Motor	400w servomotor
Tråddiameter	0.1-1,8 mm	Hovedspindelhastighed	0-3000rpm
Vikle diameter	0-300mm	Strøm	2.0KW
Spredningsbredde	0-180mm	Power Såurce	Enkeltfaset 220V ± 10%,50HZ
Tråd-hastighed	0-90mm/s	Dimension	900*500*665 mm
Hoved Motor	1,5KW servomotor	Vægt	120 kg
Multitråd	Ændring af nogle konfigurationer kan opnå multi-wire parallel vikling

Beskrivelse af hovedkomponenter:

Hovedmotor	Huichuan mærke
Spredningsmotor	Huichuan mærke
Controller	Uafhængig forskning og udvikling, ARM-kontrolchip, 7-tommer fuld kinesisk LCD-skærm, touch-input-interface
Blyskrue	Taiwan TBI, C-niveau nøjagtighed
tandrem	Japan BANDO
Leje	Japan NSK

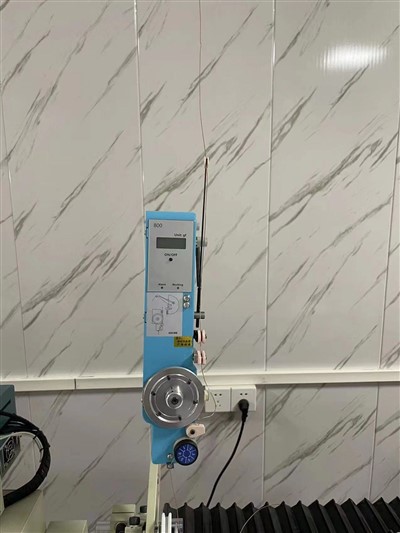

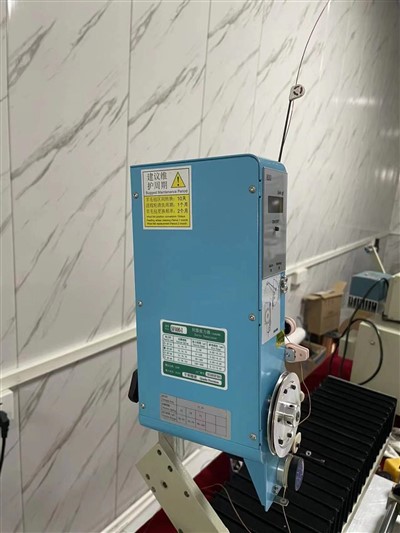

Spænder	Chuangyi eller Qianhe mærke
Spindel kabelboks	Støbejernskasse, selvstændig udviklet
Andre mekaniske dele	Uafhængig forskning og udvikling





Produkt Funktioner:

1. Ved at bruge en 32-bit ARM-kontrolchip og Sailingsi CPLD er beregningshastigheden hurtigere, og fejlen reduceres effektivt.

2. Input og output er alle fotoelektrisk isolerede og fungerer stabilt.

3. Kinesisk LCD-skærm, enkel og praktisk at betjene.

4. Indtast startpunktet og ledningsbredden intelligent.

5. Spindlen og arrangerende aksel drives af servomotorer, med præcis positionering og stabilt drejningsmoment.

6. Spindelklatringstiden kan indstilles, spindelhastigheden kan ændres i realtid, og overhastighedssporing kan udføres.

7. Gem viklingsdataene i tilfælde af strømsvigt for effektivt at undgå skrotning af spoler forårsaget af pludseligt strømsvigt.

8. Kabelstativets position kan justeres manuelt under oprulningsprocessen.

9. Lejebåndet (som er importeret fra Japan), Taiwan kugle

skrue og støbejernskasse bruges til at sikre stabil ydelse.

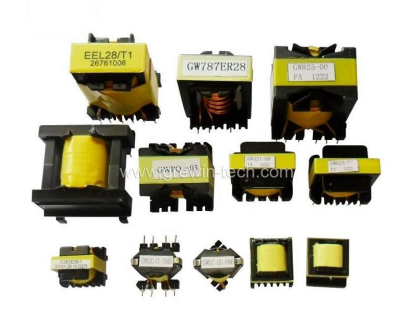

Omfang af Ansøgning:

◆ Mellemstor transformer

◆ Magnetventilspole

◆Multi-tap spole

◆ Lagomviklet tapespole

◆ Præcision parallel spole

◆Spole med større diameter



Software funktioner

◆Indtast skelettets grundlæggende parametre. Udgangspunkt, ledningsbredde, ledningsafstand, viklingsdrejninger, start i tomgang, stop i tomgang, spindelpositionering, spindel lav hastighed, spindel høj hastighed, spindelretning, ledningsretning, lagstop.

◆ Indstilling af spindelklatringstid, valg af speciel opviklingsfunktion (som vist nedenfor).

◆Placeringen af ​​kabelarrangementsrammen kan justeres manuelt under vikling for at opnå finjustering under præcis kabelarrangement. Denne funktion kræver brugertilpasning.

◆Systemet har 1450 segmenter af datalagerplads og kan gemme op til 999 skeletparametre. De debuggede skeletparametre kan gemmes permanent. Når du skifter produkter, skal du kun udskifte det tilsvarende armatur og vælge de tilsvarende skeletparametre.

◆Hvis strømmen pludselig afbrydes under vikling, gemmer systemet den seneste viklingsstatus. Når du har tændt igen, skal du trykke på startknappen for at fortsætte med at vikle den ufærdige spole.

◆Specialfunktioner kan tilpasses af software.



Nye funktioner i software til præcisionsledninger

◆Kan når som helst gå frem og tilbage.

◆Placeringen af ​​kabelarrangementsrammen kan til enhver tid justeres

◆Kan vise kabelstativets koordinatposition i realtid.

◆Nøjagtig linjeafstand kan beregnes og justeres til enhver tid baseret på realtidskoordinatpositionen og antallet af viklinger af kabelstativet, der vises på skærmen, og træder i kraft med det samme.

◆Alle parametre undtagen kabelarrangementets retning kan ændres til enhver tid under driften og træder i kraft med det samme.
