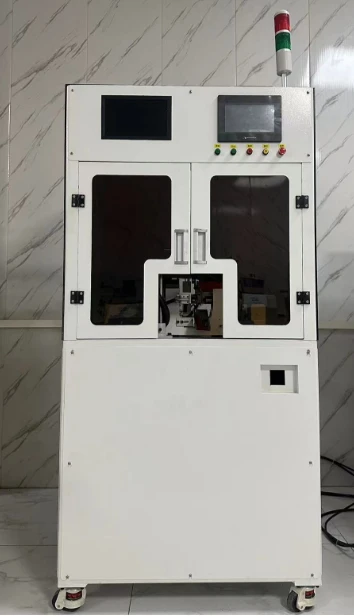

Trådvikling af selvklæbende spiralmaskine

Design:

Udstyret er designet som en gulvstående skabsstruktur med en enkelt arbejdsstation, venstre og højre slagtilfælde på 180 mm, op og ned i 200 mm og en maksimal rotationsdiameter på 320 mm. Det kan realisere uovervåget automatisk vikling, automatisk kabelarrangement, automatisk opvarmning og formning, automatisk trådtrimning, automatisk fjernelse fra formen.



Tekniske parametre:

Spindel	1
Spindelhastighed	2000 o / min
Snoede bredde	X:180 Y:200
Snoede diameter	320mm (max)
Tråddiameter	0. 03-1. 5mm (opgraderbar)
Winding Servo Motor	400W
X \ y Axis Servo Power	200W\200W
Gasskilde	0. 4-0. 65mpa
Spænding	AC220V ± 10% 50Hz
Total magt	2,15 kW
Maskinstørrelse	800mm * 600mm * 1650mm
Maskinvægt	165 kg



Hovedkomponenterne er beskrevet i følgende tabel:



U-akse (rotation)	400W Mitsubishi Servo Motor	Leje	Japan NSK
X Axis (venstre og højre)	200W Mitsubishi Servo Motor	Sensor	Japan Omron

YY Axis (op og ned)	200W Mitsubishi Servo Motor	Pneumatiske komponenter	Airtac eller SMC
Kontrolsystem	Højpræcisionsbevægelsescontroller	Spindelkabelboks	Fortykket boks, uafhængigt udviklet
Human-Machine Interface	8072IP berøringsskærm	Arbejdsbord	Fortykket bord, uafhængigt udviklet
Skrueguide	Taiwan Shangyin Brand, C-niveau nøjagtighed	Mekaniske komponenter	Uafhængig forskning og udvikling
Timing bælte	Japan Bando	Leje	Bærer: Japan NSK



Funktioner:



◆Det vigtigste chassis for denne maskine er lavet af fint forarbejdede samlede materialer for at minimere samlingen forårsaget af samling.

Fejl for at sikre nøjagtigheden af ​​den relative position for hver del og stabiliteten af ​​langvarig brug.

◆ Kontroldelen vedtager det mest avancerede flerakse bevægelseskontrolsystem med lineær og lysbue-interpolering.

Fremragende ydeevne såsom spiralindpakning, ud over let at realisere automatisk fodring, automatisk trådvikling, automatisk vikling. Basiske trin med fuldautomatiske maskiner såsom tråd, præcisionstrådarrangement, automatisk trådvikling, automatisk trådtrimning, automatisk, osv. Til tilføjelse til sekvensen, kan forskellige vanskelige procedurer, såsom retskaffet trådudskæring og trådpresse til slot, også realiseret.

◆ Human-Machine-grænsefladen er enkel og let at forstå, let at betjene, hurtig til at svare og har en adgangskodeopbevaringsfunktion.

Forhindre, at uautoriserede personer ændrer programmet.

◆ Hver bevægelsesakse vedtager Mitsubishi Servo Motor. Drevet, høj hastighed, præcis positionering, lang levetid.

◆ Vigtige komponenter er alle lavet af store brandprodukter.

◆ I henhold til køberens krav kan kontrolkortet gemme 250 produktdokumenter. Parametrene for et produkt gemmes i et uafhængigt produktdokument. De gemte dokumenter kan gemmes på kontrolkortet, eller sikkerhedskopien kan eksporteres via en U -disk. Under levering redigerer vores tekniske personale de tilsvarende parameterdokumenter baseret på alle de allerede leverede produkter. Når du bruger det, behøver køberen kun at skifte til det tilsvarende dokument i henhold til produktmodellen og udskifte værktøjsarmaturet. Til produktion og fejlsøgning.



Tilpasning:

◆ Induktorspole

◆ Lineær motorspole

◆ LCD -baggrundsbelysning Høj og lavspændingsspoler

◆ Antænding af høj og lav spændingsspole

◆ Sensorspole

◆ Solenoidventilspole

◆ Automotive injektorspole

◆ Bil Abs, oplader spole

◆ Automobilinstrumentspole

◆ Bilbremsespole

◆ Stemmespole

◆ Anden fladt sår selvklæbende spoler



Leveringsliste

◆ En enkeltstationsvindet vært;

◆ 1 emaljeret tråddæksel (250*350*3mm);

◆ 1 sæt snoede jig;

◆ 1 sæt almindeligt anvendte hexagonale skruenøgler;

◆ 24--27 1 Åben-end skruenøgle;

◆ En kopi af brugsanvisningen.



Emballage



◆ Pakningsmetode: Træboks

◆ Emballage Dimensioner: Længde: 800 mm Bredde: 600 mm Højde: 1500 mm

◆ Emballagevægt: 200 kg
