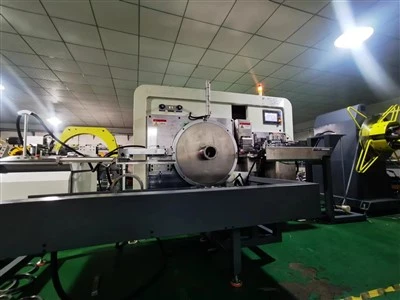

Silikone ståltransformator kerneviklingsmaskine





GWS580 Computer Automatic Core Winding Machine (5 Axis)



(1) Tekniske specifikationer

Udstyrsnavn: Computer Automatisk kerneviklingsmaskine (5 akser)

Udstyrsmodel: GWS580

Udstyrsstørrelse: 195 cm*120 cm*185 cm

Udstyrsvægt: 2300 kg

Strømforsyningsspecifikation: 380VAC 50/60Hz

Strømforbrug: 3000W

Lufttryk: 7 kg

Introduktion i grænsefladen: Forenklet kinesisk

Produktionsfunktion: Toroidal

Antal servoakser: 5 akser

Afstand fra kniv til aksel: 280 mm

Minimum indre diameter: 30 mm

Maksimal indre diameter: 180 mm

Maksimal ydre diameter: 250 mm

Stålpladebredde: 10-80 mm

Stålpladetykkelse: 0. 15-0. 5mm

Præcision på begge sider af kernen:<0.2mm

Laser svejsning: udstyret med maskinlegemet

Maksimal udgangseffekt: 1000W

Lysudgangstilstand: Kontinuerlig optisk fiber svejsning

Køletilstand: Ren vandcirkulation afkøling

Losningsmaskine: udstyret med maskinlegemet

Losningsmaskine indre diameter: 450-530 mm

Aflæsning af maskine Ydre diameter: 1000-1300 mm

Udvidelses- og sammentrækningstilstand: Hydraulisk spænding

Aflæsningshastighed: 200m

(2)MASKINE INDLEDNING

Computer-automatiseret produktion giver høj præcision og høj effektivitet, hvilket reducerer efterbehandlingsomkostninger og arbejdskrav.

Fuldt lukket loop-overvågning af hele fodring, klemme, spænding, løftning, vikling, skæring, svejsning og hver proces, som er afsluttet samtidig under den rullende produktionsproces.

Human-Machine-grænsefladen har klare og letforståelige billeder, og kontrolsystemet har flere automatiske beregningsfunktioner. Input grundlæggende parametre for at starte produktionen.

4) Hele maskinen bruger verdensberømt importeret tilbehør, inklusive Taiwan Delta Servo System og Computer, SMC Pneumatic Components, Taiwan Servo Reducer og andet europæisk og japansk elektrisk tilbehør osv.



(3)Introduktion til maskinen

1) Brug fem-akset delta-servomotor

A) Første akse: Die-skærings bevægende servomotor, der bevæger sig bagud, efter at arket er skåret, hvilket gør det muligt for klemroboten at fodre materialet til spindlen.

B) Anden akse: Materialskæringsservo-motor, der er forbundet til importeret servo-reducer og stansestruktur, kan generere tryk under 8 ton og kan skære siliciumstålplader af 0. 5mm eller mindre.

C) Tredje akse: Spindel -servomotor, der er forbundet til importeret servo -reducer, driver spindlen til at rulle materialet med stærkt drejningsmoment og høj rotationspositioneringsnøjagtighed.

D) Fjerde akse: Materiale-returning servomotor, der er ansvarlig for udfladning og skubbe jernkernen ud under produktionsprocessen.

E) Femte akse: Spændings- og fodring af servomotor, der klemmer arket til rulle Die Hook Pin og spænder den fast.

2) Denne maskine bruger Panasonics højtydende PLC-kontrolsystem med nøjagtige outputimpulser, hurtigere og mere stabil driftshastighed og flere operationer skrevet i programmet, hvilket i høj grad kan reducere operatørens fejlfindingstid. Alle handlinger fra hele maskinen er udstyret med selvbeskyttelsesprogrammer for at forhindre unødvendig skade. Fuldt lukket sløjfe-kontrol overvåger hele produktionsprocessen, herunder klemme, knæk, løft, snoet, skæring, svejsning, dæmning osv. Human-maskine-grænsefladen bruger en 10- tommer farveskærm fra Taiwan vinylon og grænsefladen er klar, enkel og let at forstå.

3) Præcisionsboldskruer er alle fra kendte taiwanske mærker, hvilket giver fremragende præcision og holdbarhed.

4) Pneumatiske komponenter bruger SMC -serier, herunder forskellige cylindre, magnetventiler, magnetiske sensorer, præcisionstrykregulatorer, filtre, luftrør og alle led osv.

5) Elektrisk løftplatform, for at matche spirringsforme med forskellige diametre, kan arbejdsbænken justeres efter vilje i henhold til formenes diameter, som er praktisk og hurtig at bruge.

6) Varmeveksler, for at reducere temperaturen på kontrolskabinettet, tilsættes en dedikeret varmeveksler for at køle ned, hvilket hjælper med at bremse aldring af elektriske komponenter og holde maskinen i den bedste driftstilstand.

7) Karbidforme, skære- og stansningsformbladene er lavet af carbid, og de effektive forskydningstider kan nå 300W gange.

Maskinen er udstyret med en automatisk losningsindretning for at lette operatører til at kontrollere og installere materialer.

Maskinen er udstyret med en manipulator til at indsamle materialer for at forhindre, at kernen falder og forårsager skade.

4. liste over hovedtilbehør

INGEN.	Delnavn	Antal	Brand
1	Panasonic High-Speed ​​storskala PLC-kontrolsystem	1	Japan
2	Delta 400W Servo Motor/Actuator (til robot)	1	Taiwan
3	Delta 400W Servo Motor/Actuator (til bevægelig kniv)	1	Taiwan
4	Delta 750W Servo Motor/Actuator (spindelvikling)	1	Taiwan
5	Delta 750W Servo Motor/Actuator (til fjernelse af materiale)	1	Taiwan
6	Delta 750W Servo Motor/Actuator (til skæring)	1	Taiwan
7	Taiwan Shixie Precision Servo Reducer	2	Taiwan
8	Taiwan Weilun 10- tommer berøringsskærm	1	Taiwan
9	Hiwin -skyderen (20 mm) rørposition og manipulator	1 stk	Taiwan
10	Hiwin Rail (20mm) rørposition og robot	0.5m	Taiwan
11	Hiwin skyder (15 mm) banebrydende	4 stk	Taiwan
12	Hiwin Rail (15mm) forkant	0.3m	Taiwan
13	Hiwin skrue (40 mm) til stripping	0.4m	Taiwan
14	Hiwin møtrik (40 mm) til rør	1 stk	Taiwan
15	Hiwin skrue (20 mm) robot	0.5m	Taiwan
16	Hiwin Nut (20mm) robot	1 stk	Taiwan
17	Japan NSK præcisionsskrue	3 -taler	Japan
18	Carbide Cutting Die 1 sæt	1 stk	Kina
19	Korea Autonics metalføler, fotoelektrisk sensor	16	Sydkorea
20	Elektriske komponenter i elektrisk kontrolboks (Fuji, IDEC, ABB, Siemens, Panasonic)		Japan/Europa
21	Tysk Siemens -knap, nødstop, advarselslamper osv.		Kina
