GW-7T Mute Terminal Machine



GW-terminal maskinfunktion introduktion:

(1) Resumé

GW{{0}}.5/2.0/3.0/4.0/6.0/8.0T terminalmaskine er en højhastigheds semi-automatisk terminalmaskine, denne maskine er velegnet til OPT vandret form, lige form, enkeltkornsform, 2000 #, 950 # form, hele maskinens ydeevne er mere stabil. Maskinen er enkel at betjene, nem at vedligeholde, designet til producenter med høj ydelse og lav vedligeholdelse for at spare omkostningerne ved produktion i fejlperioden, og udseendet er smukt, betjeningen er enkel og let at forstå.

(2) Indledning

GW{{0}}.5/2.0/3.0/4.0/6.0/8.0T super lydløs terminal maskine, ved hjælp af højteknologisk frekvenskonverteringsteknologi, elektronisk nøjagtig positionering, begynder motoren at arbejde ved krympning, mindre støj end den traditionelle terminalmaskine, og strømbesparelse, bekvem og hurtig indstilling af tilstanden, for at undgå den traditionelle terminalmaskinekobling, elektromagnet og andre almindelige fejl.

(3) Funktion

l Maskinen er velegnet til OPT vandret form, lige form, enkeltkornsform, 2000 #, ny energiform 950 # form osv.

l Stabil spænding, høj hastighed, høj nøjagtighed.

l Computerterminal, DC-terminal, enkeltterminal, ledterminal.

l Let struktur, let at flytte arbejdspladsen, lille betjeningslyd.

Specifikationer

Model	GW{{0}}.5/2.0/3.0/4.0/6.0/8.0T
Kapacitet	1,5/2.0/3.0/4.0/6.0/8.0KG
Rute	30 mm
Strømforsyning	220V/50HZ/60HZ
Vægt	35/50/-/85/-/-KG
Arbejdseffektivitet	6000 gange i timen



Struktur

Risiko for forbrændinger:

Du må ikke røre motoren med hånden i længere tid for at undgå forbrændinger.

Fare for elektrisk stød:

Hvis der er fare for elektrisk stød ved berøring af den elektrificerede del, må du ikke røre ved motor- eller strømledningsgrænsefladen med våde hænder, hvis der er lækagefænomen, lad fagfolk reparere.





Instruktioner:

(1) Juster foderkloslaget i et bredt område.

(2) Juster foderkloslaget i et lille område.

(3) Juster foderkloen lodret, så det samme materialebæltehul er i samme tværgående position.

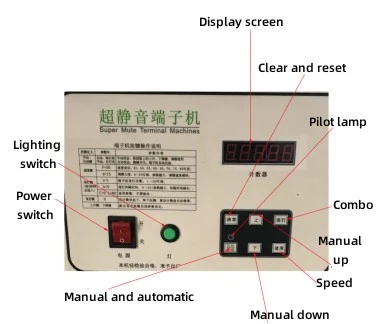

Betjeningsvejledning:

1) Strømafbryder: Tændt angiver, at terminalmaskinen er tændt, slukket angiver, at terminalmaskinen er slukket.

2) Belysning: klik for at tænde, gentag for at slukke.

3) Displayskærm: Når terminalmaskinen er i drift, tælles antallet af brugte gange nøjagtigt.

4) Nulstilling: Ryd tælleren. Nulstil: Når strømmen er tændt, fungerer maskinen ikke korrekt. Brug nulstillingstasten til at gendanne maskinen til normalt arbejde.

5) Indikator: rød angiver manuel, grøn angiver automatisk.

6) Automatisk/manuel: Skift mellem automatisk og manuel.

7) Manuel opad: Når indikatorlyset er rødt, skal du holde tasten nede med hånden og flytte skyderen opad.

8) Manuel ned: Når indikatorlyset lyser rødt, skal du holde tasten nede med hånden og flytte skyderen ned.

9) Lige afspilning: Hold lige afspilningstasten nede i 5-10 sekunder, N=01 vises på skærmen, hvilket betyder, at terminalen trykker på kontakten for at afspille én gang, hvis du vil afspille 5 gange sat N=5, tryk på den manuelle op-tast er plus, tryk på den manuelle ned-tast er minus.

10) Hastighed: Tryk på hastighedstasten og et tal mellem F=40-80 vises på displayet. F=40 angiver den langsomste hastighed, og F=80 angiver den hurtigste hastighed. Hvis du skal indstille hastigheden, skal du trykke på den manuelle knap.

Forholdsregler:

(1) Nøglen skal fjernes, når strømafbryderen startes.

(2) Stemplet skal justeres til den højeste position før start.

(3) Undgå at ramme flere terminaler.

(4) Bekræft, om spændingen er normal (installer venligst en regulator) for at sikre maskinens levetid.

(5) For en sikkerheds skyld skal du sørge for, at begge hænder forlader flere maskiner, før du starter strømafbryderen.

(6) Når operatøren justerer formen, skal maskinen være i manuel tilstand (det vil sige, at indikatorlyset er rødt).

(7) Fejlfinding og vedligeholdelse

A. Fodkontakten er dårlig, udskift den.

B. Kontroller nærhedskontakten, når der forekommer kontinuerlige opkald.

C. Sprunget sikring, udskift den.

D. Langsom mekanisk handling, olie 1-3 gange om dagen til skyderens oliehul, mekanisk arbejdsmiljøtemperatur (-2-50 grad ).

E. Motorfejl (røg, lugt), vær opmærksom på motorspændingen.

F. Formkortmasteren kan ikke glide op og ned, drej spindelhaleskruen med en skruenøgle, så spindlen driver glideblokken ned

G. Kør stansen, se om nittekniven er skadet, rids terminalen fast på kniven.

H. Udskiftning af fræser:

Bemærk: Sæt venligst maskinen i manuel tilstand, når du skifter kniv.

Formens samlede højdejustering: løsn stanseskruen, drej justeringsskruen med en lille rund stang (der er 6 huller på omkredsen), med uret for den øverste, mod uret for den nederste (hver omgang af et lige hul { {1}}.25 mm), juster stansen til den passende position, og lås derefter stansepresseskruen (det vil sige juster kernepressehøjden).

b. Den øverste ydre kniv og den øvre inderste kniv faldjustering: PVC tryk på højden af ​​finjusteringssektionen, løsn skruen på kniven, træk rotationsaksen ud, der er i alt otte indikatorer, jo større antal, PVC-klingehøjde lavere, hver indikatorhøjdeforskel på 0,1 mm, justeret til den passende position (dvs. juster wirehudens krympehøjde).

c. Justering af foderdel:

① Tryk på op- og ned-tasten for at flytte skyderen til det højeste punkt, slip trykventilen, drej foderjusteringsskruen med uret, mod uret fremad, og send terminalen til midten af ​​bladet.

② Juster glidearket til den passende position, og justeringen er fuldført.

Undtagelsesbeskyttelse og håndtering

Vis kode	Kode betydning	Behandlingsmetode
E-0	Hardware beskyttelse	Tjek for kortslutning
E-0U	Overspænding	Overspænding af forsyningen
E-LU	Underspænding	Strømforsyningsspændingen er for lav. Procedure
E-0H	Driver overophedet	Kontroller, om ventilatoren i udstødningsventilen på strømboksen stopper

Armaturfejlretning og installation

Klingemontering

Terminal maskinklinge har generelt 4 stykker (øverste inderkniv, øvre ydre kniv, nedre indre kniv, nedre ydre kniv)

Efter at have løsnet fastgørelsesskruerne på de øverste og nederste knive, skal du placere bladet i den position, der er vist på figuren ovenfor (åbningen af ​​de øvre og nedre indvendige knive er mindre end åbningen på de ydre knive, installer ikke de indvendige knive og de ydre knive i den modsatte retning). Når du installerer de øverste knive, skal du være opmærksom på åbningen af ​​klingen og justere faldet mellem de øvre og øvre inderknive i henhold til dine terminaler og ledninger. Generelt skal åbningen af ​​den ydre kniv være højere end åbningen af ​​den indre kniv, og derefter låse skruen på den øverste og nederste kniv for at fuldføre klingeinstallationen. Når du installerer bladet, skal du sørge for at justere det, og tryk ikke på andre ting ved siden af ​​det for at forhindre bladet i at blive knækket.

Efter at bladet er installeret, skal de forreste og bageste positioner af den nedre værktøjsmatrice justeres for at sikre, at den øvre værktøjsmatrice flugter med den nedre værktøjsmatrice, når den trykkes ned af stansen. Indstil først terminalen til manuel tilstand og tryk på "op" eller "ned". Vær samtidig opmærksom på, om de øverste og nederste knive er justeret fra højre side. Hvis de ikke er justeret, skal du flytte den nederste værktøjspude indad eller udad for at justere de øvre og nedre knive. Metoden til at flytte den nederste værktøjspudeposition er at løsne fastgørelsesskruerne på begge sider (Figur A) og dreje den justerbare skrue i midten for at bevæge sig frem og tilbage. Flyt til den passende position, og lås derefter fastgørelsesskruerne.

Efter at ovenstående trin er afsluttet, er det også nødvendigt at justere slaglængden af ​​stansen, og når de øvre og nedre blade er på det laveste punkt, er mellemrummet mellem de øvre og nedre blade kun krympede terminaler, der skal krympes. Hvis du kun skal finjustere slaget på den øverste kniv, skal du trække "drop finjusterings"-knappen ud i figuren, og dreje knappen til den passende position. (Princip: Slagfinjusteringsknappen er et polyeder, og højden af ​​hver flade er ikke den samme, for at justere slaget). Hvis du har brug for at øge eller mindske slaget kraftigt, skal du først løsne "fastgørelsesskruen 1" og "fastgørelsesskruen 2" på figuren nedenfor, og derefter indsætte unbrakonøglen med den passende størrelse i "slagjusteringshullet, drej mod uret for at øg slaget (lad det øverste blad falde lavere), og reducer slaget med uret (bemærk: med uret og mod uret skal ses nedefra og op Mens slaget justeres, tryk på). "Ned" eller "Op"-knappen i manuel tilstand for at sænke stansen til det laveste punkt, kontroller mellemrummet mellem de øverste og nederste knive, indtil mellemrummet er passende, og lås derefter de to fastgørelsesskruer.

Gennem terminalen

Efter at bladet er justeret, kan terminalen indsættes i formen. Terminalen skal først fastgøres på afgangsstativet. Styrepladen, foderbrættet, terminalskæreren og den følgende side vil forklare, hvordan man indsætter terminalen i foderbrættet og skærekniven:

Fjern foderpladens positioneringsskrue på siden af ​​terminalen, og fjern foderpladedækslet (som vist i figur 1 nedenfor).

Fjern fastgørelsesskruen i ovenstående figur, det vil sige, du kan sænke foderdækpladen (som vist i figur 2), og derefter indsætte terminalens foderbånd i kanten af ​​foderpladen (som vist i figur 3). , klem foderdækselpladen til enden af ​​terminalen (som vist i figur 4), skub foderdækselpladen, skub terminalen til den yderste kant af fødepladen, og lås derefter skruen på foderdækselpladen. Vær opmærksom på foden af ​​klemmeledningsdækslet på ydersiden af ​​dækpladen. Resten er inde i omslaget.

Sæt dækpladen tilbage i maskinen, og brug terminalmaterialebåndet til at passere gennem skærehullet (som vist i følgende figur), flyt brættet frem og tilbage, så terminalhalen er stram til kniven (formålet) er at trykke den øverste og nederste kniv til den passende position af terminalen), og derefter låse fastgørelsesskruen på materialepladen, bruges materialereturkloen til at lokalisere positionen af ​​ledningen og materialereturen. Returarket skal være tæt på bladets position, men det kan ikke presses af bladet. Efter at have justeret positionen af ​​returarket, kan du lade toppen af ​​linjen nå returarket, hver gang du sætter wiren, hvilket forbedrer arbejdseffektiviteten og nøjagtigheden.

(3) Foderjustering

Løsn "føderkloens fikseringsskrue", så "føderkloen" kan indsættes i midten af ​​terminalmaterialets båndhul, lås derefter fodergrebets fikseringsskrue, drej "krympeventilen" for at bringe den i faldende tilstand ( formålet er at trykke på terminalen og ikke lade enden bevæge sig, terminalen skal lægges ned når du begynder at krympe terminalen, ellers flytter terminalen sig), og juster derefter stansen til det højeste punkt i manualen tilstand. Træk en terminal direkte under bladet, tryk den manuelt ned, og skub derefter stansen til det højeste punkt. Vær opmærksom på, om den skubbede terminal er direkte under klingen. Hvis ikke, løsn justeringsskruen og juster justeringsskruen manuelt, så terminalen er direkte under værktøjsdysen, og lås derefter justeringsskruen. Juster derefter glidearkets position, så terminalen netop blotlægger materialebåndet på den næste terminal som det hul, hvor foderkloen er placeret (som vist på figuren). Foderkloen er i det firkantede hul, og glidearket skal dække de andre huller for at blotlægge det firkantede hul i den næste terminal.

På dette tidspunkt er justeringen af ​​formen afsluttet, du kan sætte ledningen i positionen vist i følgende figur, i manuel tilstand for at krympe en terminal for at se, hvordan effekten er, effekten er ikke ideel, kan justeres i henhold til ovenstående instruktioner. Hvis effekten er tilfredsstillende, kan du skifte til automatisk tilstand og bruge fodkontakten til at arbejde.
